Giới thiệu

Bộ ghép kênh quang FOM-4/8 có thiết kế ASIC hiệu suất cao, tích hợp 4/8 kênh E1, 2 kênh dữ liệu RS-232 bất đồng bộ và một giao tiếp Ethernet 100Mbps tùy chọn vào một tuyến quang, cho khoảng cách lên đến 120 km. Bộ ghép kênh quang FOM-4/8 có thể được dùng để kéo dài khoảng cách truyền E1 và Ethernet một cách trong suốt mà không giảm hiệu suất thông qua sợi quang, và cung cấp một giải pháp hiệu suất cao và giảm chi phí cho truy nhập đầu cuối của mạng PSTN hay dịch vụ dữ liệu khác. FOM-4/8 truyền mỗi kênh E1 độc lập nhau. Giao tiếp E1 có thể là 75Ω không cân bằng BNC hay 120Ω cân bằng RJ-45.

Truyền Ethernet sử dụng một cổng 10/100Base-T RJ-45 tích hợp. Cổng Ethernet có thể vận hành trong chế độ bán song công hay song công, và hỗ trợ "auto-negotiation" và chuyển "transparent VLAN".
Hai dạng phiên bản đứng riêng và card là tùy chọn. Khối đứng riêng cao 1U có giá trị cho gắn trong một rack 19". Và dạng card có thể được lắp vào NIC-iRACK, một rack đa tính năng cho quản lý SNMP. Hơn thế nữa, việc quản lý "in-band" cho khối đứng riêng thông qua khối card trong NIC-iRACK là có thể.

Đặc điểm

> Ghép kênh 4/8 kênh E1 (2.048Mb/s) và 2 kênh dữ liệu RS-232 bất đồng bộ trên một tuyến quang;
> Cung cấp 1 cổng "order wire" cho bảo dưỡng hệ thống;
> Cung cấp điều khiển mạch vòng tại chỗ và từ xa cho mỗi tuyến E1;
> Khối đứng riêng: 19 inch, 1U, thể tích nhỏ, trọng lượng nhẹ, thuận tiện để vận chuyển và lắp đặt;
> Khối Card gắn vào NIC-iRACK, hỗ trợ quản lý SNMP;
> Hệ thống quản lý mạn SNMP GUI dựa trên Windows thông qua khối card trung tâm trong NIC-iRACK, quản lý in-band cho khối đứng riêng từ xa;
> Nguồn cung cấp: 90~260VAC hay -36~-72VDC;
> Cung cấp một tuyến quang có chức năng ALS tùy chọn;
                     Tuyến quang đơn mode: lên đến 120Km;
                     Khoảng cách truyền: lên đến 120Km;
                     Các module quang có thể tháo nóng;

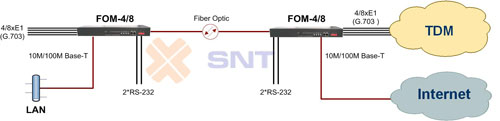

Ứng dụng

Đặc tính kỹ thuật

Giao tiếp E1:
Chức năng: cung cấp 4/8 kênh E1 75Ω hay 120Ω
Framing: Unframed (transparent)
Chuẩn: ITU-T G.703, G.823 và G.742
Đầu nối: có sẵn 8/16*BNC cho kênh E1 75Ω Có sẵn 4/8 RJ-45 cho kênh E1 120Ω
Mã hóa: HDB3
Baud rate:2048 Kbps ± 30ppm
Mức truyền: Theo G.704
Trở kháng: 75Ω cho bất cân bằng (BNC coaxial cable);120Ω cho đối xứng (RJ-45)
Độ nhạy thu: 0~-18dBm
Truyền điện áp cao: 2.37V ± 10%, 75Ω , 3.00V± 10%,120Ω
Truyền điện áp thấp: 0 ± 0.1V
