Chức năng

• Kiểm tra xDSL Physical Layer

• Hỗ trợ đầy đủ chuẩn ADSL hiện nay: ANSI T1.413 Issue 2, ITU-T G.992.2 (G.lite), ITU-T G.992.3 (ADSL2), RE-ADSL2 và ITU-T G.992.5 (ADSL2+)
• Kiểm tra các tỉ lệ như: downstream, upstream, tỉ lệ tối đa và tỉ lệ sử dụng kênh
• Kiểm tra: upstream noise, downstream noise, công suất phát, suy hao công suất
• Kiểm tra lỗi code như: near end, far end, FEC, CRC, HEC, NCD, OCD
• Kiểm tra một cách tự động và hiển thị thông tin suy hao như: tín hiệu suy hao đầu gần và xa, suy hao frame, suy hao công suất, suy hao cell, so sánh các kết quả với nhau
• ES statistics
• Hiển thị bits/tone trên bản đồ
• Hiển thị SNR/tone trên bản đồ và hình
• Kiểm tra lỗi của ATM layer

• Kiểm tra xDSL Network Layer

• Hỗ trợ các protocol như: RFC1483 (RFC2684). PPPoE (RFC2516), DHCP, PAP/CHAP
• Cò được địa chỉ IP và kiểm tra Ping qua PPPoE dial-up
• Kiểm tra Ping bao gồm: Ping power loss ( xác định thời gian, kích cỡ gói), Ping loopback delay
• Có thể dùng làm một ADSL2+ Modem

• Kiểm tra Ethernet • Kiểm tra cáp

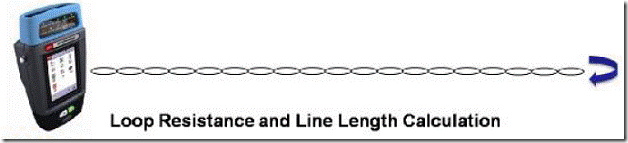

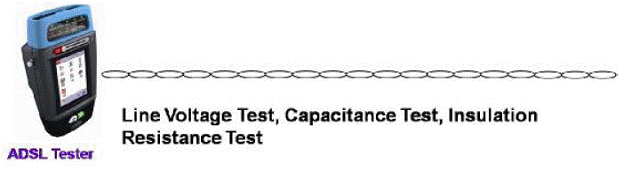

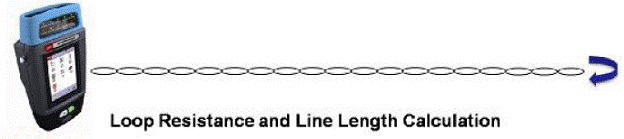

• DMM: loop resistance, insulation resistance, capacitance, AC/DC voltage và ước lượng độ dài đường dây.

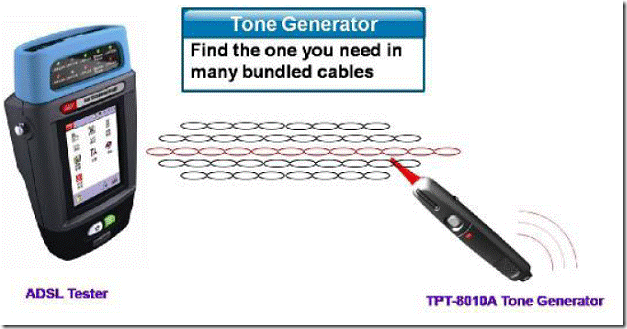

• Tạo tone

• Khác

• Tự động tắt nguồn
• Chỉ dẫn qua âm thanh, LED
• Quản lý dữ liệu đã kiểm tra
• Nâng cấp phần mềm online

Đặc tính nổi bật

• Màn hình TFT, cảm ứng
• Hệ điều hành UcOS, giao diện đồ họa, dễ sử dụng
• Chức năng chỉ ra những đường dây đúng chuẩn và không đúng chuẩn: giá trị ngưỡng do người cài đặt thiết lập nên, đường dây chuẩn hay không là qua so sánh kết quả đo được với chuẩn đã đặt ra
• Audio line-tracking: tại một đầu dây, gửi một tín hiệu audio, đầu còn lại nhận dạng tình trạng đường dây qua cảm biến audio

Ứng dụng

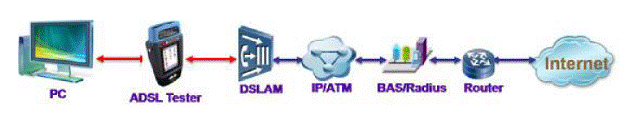

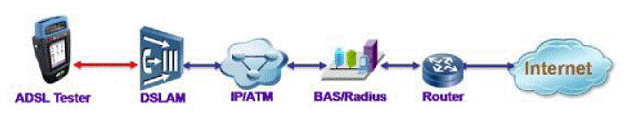

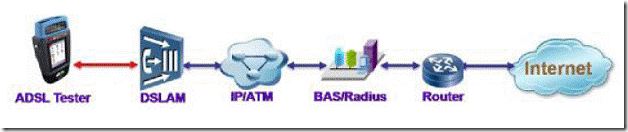

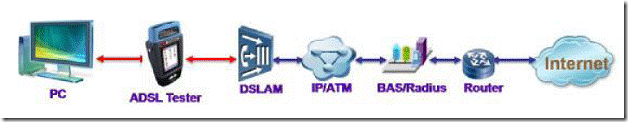

• Như một “ATUR + PC”

• Có thể thay thế một ADSL2+ Modem

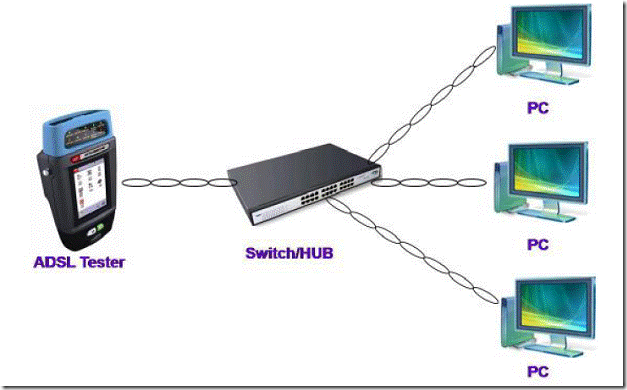

• Ethernet Test

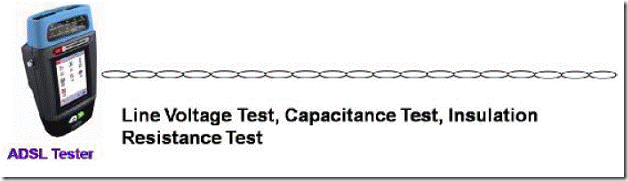

• Cable Test

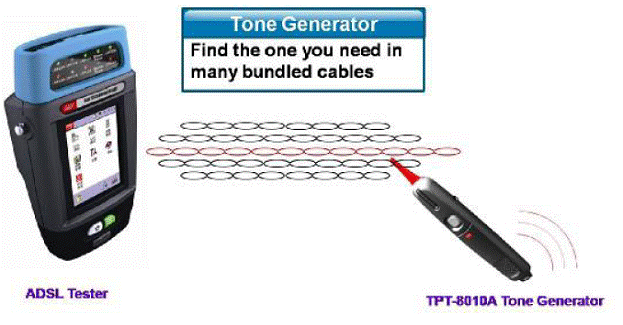

• Tone Generator



Thông số kỹ thuật

• Tổng quát

• Length x Width x Height: 146 x 87 x 50 mm3 , nặng 600g
• Màn hình: 320 x 240 dot matrix TFT true color, cảm ứng
• Chế độ hoạt động: cảm ứng và bàn phím
• Port: RJ11, RJ45, USB, nguồn
• Pin: 4 giờ sử dụng, sạc trong 3 giờ
• Nhiệt độ hoạt động: -10 đến 45 độ C. Nhiệt độ lưu trữ: -20 đến 70 độ C
• Độ ẩm hoạt động: 10% - 90% . Độ ẩm lưu trữ: 5% - 95%
• Sức chứa dữ liệu: hơn 200 records

• Port xDSL

• Suy giảm đường dây: 0 ~ 63.5dB
• Công suất phát: -32 ~ 31.5dBm
• Line noise margin: -64 ~ 63.5dB
• Tỉ lệ ADSL2+ downstream: 0 ~ 24Mbps
• Tỉ lệ upstream: 0 ~ 1.2Mbps
• Bit điều biến trong DMT sub-channel: 0 ~ 15
• Lỗi code đường dây (CRC, HEC, FEC): số lượng 0 ~ 65535

DDM

• Loop resistance: 5Ω~5KΩ±5%
• Capacitance: ~500nF±10%
• DC voltage -110V~110V±5%
• AC voltage 0~110V±5%
• Insulation resistance 0.1MΩ~50MΩ±10%

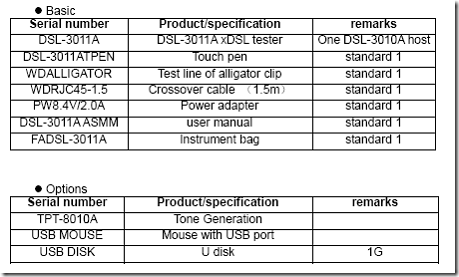

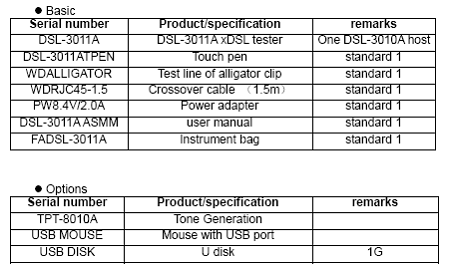

Thông tin đặt hàng
