DCH-3000TM Bộ điều chế DVB-C QAM chuyên nghiệp
-
DATASHEET
*Đầu vào Tuner DVB-S hoặc DVB-C hoặc DVB-T ,ASI,SPI hoặc DS3.
*Đầu ra ASI ,RF.
*DVB-C QAM hoặc DVB-T COFDM RF điều chế đầu ra.
DCH-3000TM là bộ điều chế DVB-C QAM linh hoạt và chuyển điều chế trên thị trường.

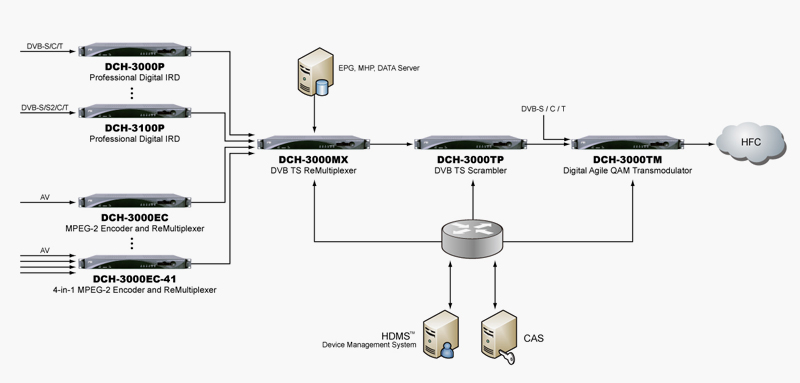

Được trang bị với một trong các loại đầu vào tuner DVB-S, DVB-C, DVB-T (lựa chọn )hoặc dòng truyền tải băng tần cơ bản đầu vào ASI, SPI hoặc DS3, nó có thể chuyển điều chế các tín hiệu từ mạng lưới vệ tinh, cáp hoặc trên mặt đất thành tín hiệu cáp mạng DVB-C với bộ điều chế QAM .
Nó cũng có thể được sử dụng như một bộ điều chế độc lập DVB-C QAM hoặc DVB-T COFDM với đầu vào ASI, SPI hoặc DS3. Hơn nữa, đầu vào tuner có thể được tái ghép với đầu vào ASI,SPI hoặc DS3 luồng truyền tải PSI / SI ,chức năng tái tạo mạnh mẽ.
DCH-3000TM là một giải pháp hiệu quả chi phí và tích hợp cao với giải điều chế DVB-S/C/T, tái ghép dòng truyền tải.
Thiết bị có thể dễ dàng cấu hình và giám sát bởi các nhà điều hành và đài truyền hình, cung cấp dịch vụ tốt hơn với mạng truyền hình cáp của mình.
· Tuner RSSI, received Eb / No & BER giám sát
· DVB-C QAM hoặc DVB-T COFDM RF điều chế đầu ra.
· Hỗ trợ ITU-T J.83 Phụ lục A và B
· 16/32/64/128/256/64B/256B QAM constellation
· Agile RF đầu ra từ 48 đến 862MHz
· Đầu vào và đầu ra ASI.
· Mức đầu ra tối đa RF 120dBμV (cho PlusXX series)
· Linh hoạt tái ghép giữa đầu vào ASI và Tuner
· PSI / SI tái tạo, bao gồm cả NIT, LCN cơ bản và chèn
· Dịch vụ Drop, PID lọc và Re-mapping
· Điều khiển từ xa và giám sát bởi SNMP, WEB và phần mềm độc quyền HDMS
· Cập nhật phần mềm trên trang web thông qua IP.
| Loại kết nối | 1×F type female 75Ω for Input, 1×F type female 75 Ω for loop through output |
| Dãi tần số ngõ vào | 950 ~ 2150MHz |
| Mức ngõ vào | -25 ~ -65dBm |
| Tốc độ Symbol | 5 ~ 45MBaud/s for QPSK |
| Hệ số Rolling Off | 0.35 |
| Punctured Rates | 1/2, 3/5, 2/3, 3/4, 4/5, 5/6,8/9, 8/10 |
| LNB Polarization | 0, 13V, 18V(lựa chọn) |
| Băng tần chuyển mạch LNB | 0/22KHz (lựa chọn) |
| DiSEqC | DiSEqC 1.0 |
Ngõ vào DVB-C
| Loại kết nối | 1×F type female 75Ω for Input, 1×F type female 75Ω for loop through output |
| Dãi tần số ngõ vào | 48~860MHz |
| Mức ngõ vào | 45 ~ 75dBuV |
| Tốc độ Symbol | 1 ~ 7MS/s (ITU J.83 Annex A) |
| Constellation | 16/32/64/128/256 QAM |
| Suy hao đầu vào | 7dB (typ.) |
| Băng tần | 6MHz/7MHz/8MHz |
Ngõ vào DVB-T/T2
| Loại kết nối | 1×F type female 75Ω for Input, 1×F type female 75Ω for loop through output |
| Dãi tần số ngõ vào | VHF: 174 ~ 230MHz; UHF: 470 ~ 862MHz |
| Mức ngõ vào | -20 ~ -91dBm |
| Constellation | QPSK/16QAM/64QAM |
| Chế độ FTT | 2K/8K |
| Tỉ số mã hóa FEC | 1/2, 2/3, 3/4, 5/6, 6/7, 7/8 |
Ngõ vào IP
| Loại kết nối | (1000Base-T + SFP) x 2sets redundant, IEEE803.2 |
| Giao thức | IPv4, IGMPv2, ARP, UDP, RTP |
| Chế độ hoạt động | Full duplex, tự động thương lượng |
| Streaming Type(luồng) | Multicast or Unicast |
| TTL | 1 ~ 256 (điều chỉnh) |
| De-jitter | 200ms |
| Effective Input Bit Rate | 800Mb / s |
| Effective Output Bit Rate | 800Mb / s |
Ngõ vào ASI
| Loại kết nối | 1×BNC, 75Ω |
| Chuẩn | DVB-ASI, EN50083-9 |
| TS Processing | Remultiplexing of ASI Inputs |
| Input Level | 800mVpp ±10% |
Ngõ vào SPI
| Loại kết nối | 25-pin sub-D female, 90~132 Ω |
| Bit Rate | 1 ~ 54Mb/s |
| Packet Length | 188 or 204 bytes |
| Input Level | 0.1 ~ 2.0Vpp |
DS3 I/O (lựa chọn)
| Loại kết nối | 2×BNC Female, 75Ω, including loop through |
| Chuẩn | Compliant with ITU-T G.703 |
| Kết cấu khung | Compliant with ITU-T G.752 and ITU-T G.804 |
| Bit Rate | 44.736Mb/s |
Ngõ ra ASI
| Loại kết nối | 2×BNC female, 75 Ω |
| Chuẩn | DVB-ASI, EN50083-9 |
| TS Processing | 2 mirrored TS, output sourcing from remultiplexing among Tuner / DS3 and ASI / SPI inputs |
| Signal level | 800mVpp ±10% |
TS Processing
| Quản lý ngõ vào TS | Remux and demux among Tuner / DS3 (optional) and ASI / SPI inputs |
| Quản lý ngõ ra TS | Remux and demux for 2 mirrored ASI outputss |
| Service and PID management | Remux, filtering and remapping |
| PSI/SI | PSI/SI table regeneration, NIT and SDT edition, LCN Edition and Re-generation |
Chuyển-điều chế DVB-CQAM
| Constellation | J.83 AnnexA : 16 / 32 / 64 / 128 / 256 QAM J.83 Annex B: 64/256QAM |
| Tỷ lệ Symbol | 3 ~ 7.2MSymbol/s |
| I/Q Amplitude Error | <0.3% |
| I/Q Phase Error | <0.3° |
| Phase Jitter | <0.5°RMS |
| MER | >35dB |
DVB-T COFDM chuyển-điều chế
| Constellation | QPSK/16QAM/64QAM |
| Băng thông | 5/6/7/8MHz |
| FFT Mode | 2K |
| Guard Interval | 1/4, 1/8, 1/16, 1/32 |
| Code Rate | 1/2, 2/3, 3/4, 5/6, 7/8 |
| MER | >36dB |
Ngõ ra RF
| Loại kết nối | 1×F type Female, 75Ω |
| Dải tần số đầu ra | 48 ~ 860MHz agile, step by 10 KHz |
| Mức đầu ra | 90 ~ 120dBμV, step by 1dBμV (for -PlusXX series |
| Spurious Rejection | 55dB (typ.) |
| Output Return Loss | 12dB (typ.) |
Quản Lý và giám sát
| Loại kết nối | 1×RJ-45, 10/100 Base-T, for equipment IP Control |
| Quản lý từ xa | HTTP Web |
| Giao thức | SNMP v1 & v2, HTTP 1.1 |
| Quản lý nội bộ | LCD display and 6-key keypad |
| Serial Port | 1×RS-232 D-sub 9-pin, for debug use only |
| Equipment Upgrade | FTP loader |
Nguồn cung cấp
| Nguồn cung cấp | AC 90V ~ 250V, 50/60Hz |
| Công suất tiêu thụ | 30Watts Max. |
Thông số vật lý
| Kích thước | 44mm×483mm×404mm |
| Trọng lượng | 5.5Kg |
| Nhiệt độ vận hành | 0 ~ 45℃ |
| Nhiệt độ bảo quản | -10 ~ 60℃ |
| Độ ẩm hoạt động | 10 ~ 90%, non-condensing |
