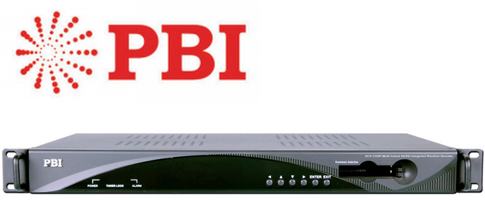

PBI: DCH-3100P BỘ IRD THU VÀ GIẢI MÃ MPEG -2 VÀ MPEG -4
-
DCH-3100P là một bộ thu giải mã chuyên nghiệp ,hiệu quả chi phí . Nó được sử dụng rộng rãi trong các mạng lưới truyền hình cáp, vệ tinh và mặt đất với ngõ vào khác nhau DVB-S2 /S/C/T.
- Bộ điều chế tín hiệu RF để luồng tín hiệu đầu ra là ASI , TS/IP.
- Với hai khe cắm thẻ DVB, DCH-3100P làm việc với hầu hết CAS(Counter Automation Systems) phổ biến trên thị trường và giải mã nhiều dịch vụ trong một luồng tín hiệu.
- Các bộ giải mã tích hợp(on-board)có thể xử lý nhiều âm thanh,video kỹ thuật số định dạng MPEG-4 AVC/H.264 và MPEG-2, với độ phân giải tiêu chuẩn và độ nét cao.
- Các kênh truyền hình được giải mã với kết quả đầu ra digital and analog : HDMI, YPbPr, CVBS. Với bộ điều chế mạnh mẽ và khả năng giải mã đa chức năng, kết hợp giao diện WEB thân thiện với người sử dụng và dựa trên điều khiển từ xa SNMP làm cho thiết bị của IRD mang tính chuyên nghiệp, có sức cạnh tranh trên thị trường.
*2 khe DVB-CI, Multi Programs, giải mã BISS-1 và BISS-E.
*Transport stream output from ASI and IP
*Chuẩn giải mã video kỹ thuật số SD / HD MPEG-2 và MPEG-4/H.264
*Giải mã âm thanh MPEG-1 lớp 1 và lớp 2 và AAC
*Nhiều đầu ra Analog và Digital bao gồm: CVBS, YPbPr, HDMI,XLR
*Điều khiển từ xa và giám sát bởi SNMP, HTTP WEB và phần mềm độc quyền HDMS
*PMT tự động phát hiện và cập nhật
*Hỗ trợ VBI TELETEXT, phụ đề EBU / DVB
Ngõ vào DVB-S/S2
| Loại kết nối | 1×F type female 75Ω for Input, 1×F type |
| Dải tần số ngõ vào | 950 ~ 2150MHz |
| Mức ngõ vào | -25 ~ -65dBm |
| Tốc độ Symbol | 5 ~ 45MBaud |
| Hệ số Rolling Off | DVB-S QPSK: 0.35 |
| Punctured Rates | DVB-S QPSK: 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 8/10 |
| LNB Polarization | 0, 13V, 18V(lựa chọn) |
| Băng tần chuyển mạch LNB | 0/22KHz (lựa chọn) |
| DiSEqC | DiSEqC 1.0 |
Ngõ vào DVB-C
| Loại kết nối | 1×F type female 75Ω for Input, 1×F type |
| Dải tần số ngõ vào | 48~862MHz |
| Mức ngõ vào | 45 ~ 75dBuV |
| Tốc độ Symbol | 1 ~ 7MS/s (ITU J.83 Annex A) |
| Constellation | 16/32/64/128/256QAM |
| Suy hao đầu vào | 7dB (typ.) |
| Băng tần | 6/7/8MHz |
Ngõ vào DVB-T
| Loại kết nối | 1×F type female 75Ω for Input, 1×F type |
| Dải tần số ngõ vào | 104 ~ 862MHz (VHF/UHF) |
| Mức ngõ vào | -20 ~ -70dBm |
| Băng thông nguồn | 6/7/8 MHz |
| Constellation | DVB-T: QPSK/16-QAM/64-QAM |
| Chế độ FTT | DVB-T: 2K/8K |
| Tỉ số mã hóa FEC | DVB-T: 1/2, 2/3, 3/4, 5/6, 7/8 |
| Khoảng bảo vệ | DVB-T: 1/4, 1/8, 1/16, 1/32 |
| Suy hao đầu vào | 7dB (typ.) |
Ngõ vào ASI
| Loại kết nối | 2×BNC Female, 75Ω |
| Chuẩn | DVB-ASI, EN50083-9 |
| Tốc độ đầu vào (Bit) | ≤ 100Mb/s |
| Độ dài gói tin | 188 or 204 Bytes |
Ngõ ra HDMI
| Chuẩn HDMI | 1×HDMI 1.3 interface (no 1080p) |
| Tỉ lệ nén | 1080i×30, 1080i×29.97, 1080i×25, |
| Audio Embedded | one digital audio pass through |
TS processing
| Descrambler | DVB Common Scrambling Algorithm(CSA) |
| BISS Mode | BISS-1, BISS-E |
| Common Interface | Dual PCMCIA slots, compatible with |
Ngõ ra ASI
| Loại kết nối | 2×BNC Female, 75Ω |
| Chuẩn | DVB-ASI, EN50083-9 |
Xử lý Video kỹ thuât số(Digital Video Processing)
| Chuẩn Video | MPEG-2(MP @ ML for SD, MP@HL for HD) |
| Độ phân giải VideoSDI | 1080i×30, 1080i×29.97, 1080i×25, 720p×60 |
| Video Bit Rate | < 80Mb/s |
Ngõ ra HD/SD -SDI
| Kiểu kết nối | 1 pair of BNCs (mirrored) , female, 75Ω |
| Chuẩn SD | SMPTE 259M, 270 Mb/s (10bit) |
| Chuẩn HD | SMPTE 292M, 1.485 Gbit/s (10bit) |
| Level | 800mV p-p |
Xử lý âm thanh số (Digital Audio Processing)
| Kết nối | 2×D-sub 9 male with ×LR adaptor cables |
| Number of Output | 2×audio are decoded or passed through |
| Audio Sampling Rate | 32, 44.1 and 48 KHz |
| Audio Bit Rate | 32, 64, 96, 128, 160, 192, 224, 256, 288, 320, |
Ngõ ra Analog Video
| YPbPr Connector | 1 set of RCA, 75Ω |
| CVBS Connector | 1×BNC 75Ω, 1×RCA 75Ω |
| Chuẩn Video | NTSC, PAL, and SECAM |
| Độ phân giải YPbPr | 1080i×30, 1080i×29.97, 1080i×25, |
| Mức tín hiệu | I.0 Vp-p±5% |
| Tần số đáp ứng | < ±I dB at 5.5 MHz |
| Chroma-Luma Delay | <±30 ns |
| Field Time Distortion | <2% |
| Line Time Distortion | <1% |
| Short Time distortion | <2% |
| Differential Gain | <4% |
| Differential Phase | <2° |
| Signal to Noise Ratio | >55 dB (luminance weighted) |
Ngõ ra Analog Audio
| Loại kết nối | 1×2.5mm phone jack, 75Ω (with phone jack to |
| Định dạng cổng ra | Left, Right, Dual Mono, Stereo |
Ngõ ra dữ liệu gốc
| Phụ đề | DVB/EBU |
| VBI | Teletext, WSS, VFD, VPS |
| Closed Caption | EIA 608, EIA 708, EIA 608-to-708 |
Redundancy
| Redundancy Port | between Tuner, ASI inputs and TS/IP |
| Switching Condition | TS Sync Loss |
| Switching Mode | Main, Spare |
Quản Lý và giám sát (Control & Monitoring)
| Loại kết nối | 1× RJ45, 10/100M, for equipment IP Control |
| Quản lý từ xa | SNMP, HTTP Web, HDMS |
| Quản lý nội bộ | Handheld Programmer Unit |
| Software Upgrade | FTP loader |
