Thiết bị IRD DCH-3100P
-
datasheet

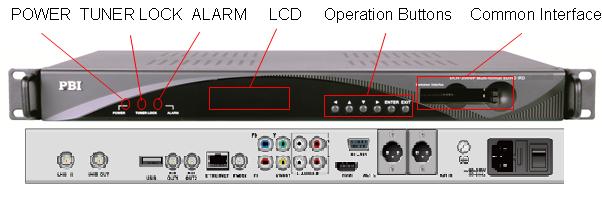

*Nhiều ngõ vào DVB-S2 /S/C/T ,
*Ngõ ra : CVBS, YPbPr, HDMI,XLR ,ASI ,IP

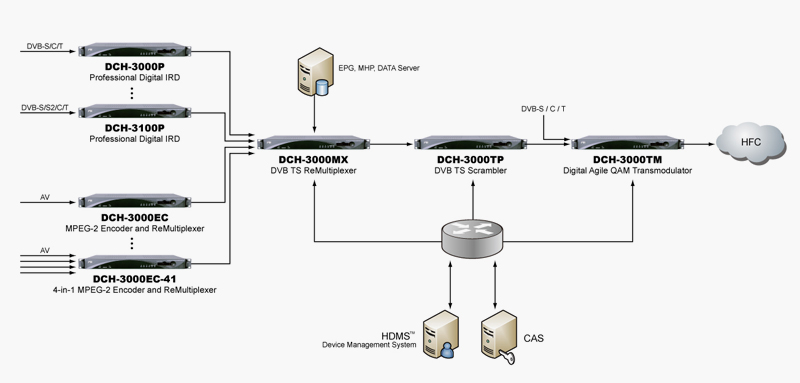

DCH-3100P là một bộ thu giải mã chuyên nghiệp ,chi phí hiệu quả. Nó được sử dụng rộng rãi trong các mạng lưới truyền hình cáp, vệ tinh và mặt đất với ngõ vào khác nhau DVB-S2 /S/C/T. Bộ điều chế tín hiệu RF để luồng tín hiệu đầu ra là ASI , TS/IP. Với hai khe cắm thẻ DVB, DCH-3100P làm việc với hầu hết CAS(Counter Automation Systems) phổ biến trên thị trường và giải mã nhiều dịch vụ trong một luồng tín hiệu.Các bộ giải mã tích hợp(on-board)có thể xử lý nhiều âm thanh,video kỹ thuật số định dạng MPEG-4 AVC/H.264 và MPEG-2, với độ phân giải tiêu chuẩn và độ nét cao. Các kênh truyền hình được giải mã với kết quả đầu ra digital and analog : HDMI, YPbPr, CVBS. Với bộ điều chế mạnh mẽ và khả năng giải mã đa chức năng, kết hợp giao diện WEB thân thiện với người sử dụng và dựa trên điều khiển từ xa SNMP làm cho thiết bị của IRD mang tính chuyên nghiệp, có sức cạnh tranh trên thị trường.
*Nhiều ngõ vào bắt sóng DVB-S2 /S/C/T
*2 khe DVB-CI, Multi Programs, giải mã BISS-1 và BISS-E.
*Transport stream output from ASI and IP
*Chuẩn giải mã video kỹ thuật số SD / HD MPEG-2 và MPEG-4/H.264
*Giải mã âm thanh MPEG-1 lớp 1 và lớp 2 và AAC
*Nhiều đầu ra Analog và Digital bao gồm: CVBS, YPbPr, HDMI,XLR
*Điều khiển từ xa và giám sát bởi SNMP, HTTP WEB và phần mềm độc quyền HDMS
*PMT tự động phát hiện và cập nhật
*Hỗ trợ VBI TELETEXT, phụ đề EBU / DVB
*2 khe DVB-CI, Multi Programs, giải mã BISS-1 và BISS-E.
*Transport stream output from ASI and IP
*Chuẩn giải mã video kỹ thuật số SD / HD MPEG-2 và MPEG-4/H.264
*Giải mã âm thanh MPEG-1 lớp 1 và lớp 2 và AAC
*Nhiều đầu ra Analog và Digital bao gồm: CVBS, YPbPr, HDMI,XLR
*Điều khiển từ xa và giám sát bởi SNMP, HTTP WEB và phần mềm độc quyền HDMS
*PMT tự động phát hiện và cập nhật
*Hỗ trợ VBI TELETEXT, phụ đề EBU / DVB
Tuner Input
DVB-S/S2 Tuner Input
Connector Type 1 x F type female 75Ω for Input, 1 x F type female 75Ω for loop through output
Input Frequency Range 950 ~ 2150MHz
Input Level -25 ~ -65dBm
Symbol Rate 5 ~ 45MBaud/s for QPSKConnector Type 1 x F type female 75Ω for Input, 1 x F type female 75Ω for loop through output
Input Frequency Range 950 ~ 2150MHz
Input Level -25 ~ -65dBm
10 ~ 31MBaud/s for 8PSK
Roll Off Factor DVB-S QPSK: 0.35 DVB-S2 8PSK: 0.35, 0.25, 0.2
Punctured Rates DVB-S QPSK: 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 8/10 DVB-S2 8PSK: 3/5, 2/3, 3/4, 5/6, 8/9, 9/10
LNB Polarity Selection Voltage 0, 13V, 18V selectable
LNB Band Selection Tone 0/22KHz selectable
Satellite Selection Command DiSEqC 1.0
DVB-C Tuner Input
Connector Type 1 x F type female 75Ω for Input, 1 x F type female 75Ω for loop through output
Input Frequency 48~860MHz
Input Level 45~ 75dBuV
Symbol Rate 1~7MBaud (ITU J.83 Annex A)
Constellation 16/32/64/128/256QAM
Bandwidth 6MHz/7MHz/8MHz
Input Return Loss 7dB (typ.)
DVB-T Tuner Input
Connector Type 1 x F type female 75Ω for Input, 1 x F type female 75Ω for loop through output
Input Frequency 104~862MHz (VHF/UHF)
Input Level -20 ~ -70dBm (Quasi Error Free, QEF)
Constellation DVB-T: QPSK/16-QAM/64-QAM
Bandwidth 6MHz/7MHz/8MHz
FFT Mode DVB-T: 2K/8K
Guard Interval DVB-T: 1/4, 1/8, 1/16, 1/32
FEC Code Rate DVB-T: 1/2, 2/3, 3/4, 5/6, 7/8
Input Return Loss 7dB (typ.)
TS Processing
Descrambler DVB Common Scrambling Algorithm (CSA)
BISS Mode BISS-1, BISS-E
Common Interface Dual PCMCIA slots, compatible with major CA CAMs in the market
ASI Output
Connector type 2 x BNC Female, 75Ω
Standard DVB-ASI, EN50083-9
TS over IP Output
Connector Type 1 × RJ-45, 10/100M for TS/IP, share with management port
Useful Bit Rate ≤25Mb/s
Protocol UDP / RTP, Multicast
HDMI Output (for 3100P-50xx)
Standard HDMI 1x HDMI 1.3 interface (no 1080p)
Video Resolution 1080i x 30, 1080i x 29.97, 1080i x 25, 720p x 60, 720p x 59.94,
720p x 50, 480p x 60, 576p x 50, 576i x 25, 480i x 29.97
Audio Embedded one digital audio pass through
Digital Video Processing
Video Standard MPEG-2(MP@ ML for SD, MP@HL for HD)
MPEG 4/H.264 AVC Part 10 (MP@L3 for SD, HP@L4.1 for HD)
Video PID Bit Rate < 80Mb/s
Digital Audio Processing
Number of Outputs 2x digital audio PIDs are decoded*
Sampling Rate 32, 44.1 and 48KHz
Audio Bit Rate 32, 64, 96, 128, 160, 192, 224, 256, 288, 320, 352, 384, 416 and 448 kb/s for MPEG-1 Layer I
32, 48, 56, 64, 80, 96, 112, 128, 160, 192, 224, 256, 320 and 384 kb/s for MPEG-1 Layer II
Analog Video Output
YPbPr Connector 1 set of RCA, 75Ω
CVBS Connector 1 × BNC 75Ω, 1 x RCA 75Ω
Video Standard NTSC, PAL, and SECAM
YPbPr Resolution 1080i x 30, 1080i x 29.97, 1080i x 25, 720p x 60, 720p x 59.94,LNB Polarity Selection Voltage 0, 13V, 18V selectable
LNB Band Selection Tone 0/22KHz selectable
Satellite Selection Command DiSEqC 1.0
DVB-C Tuner Input
Connector Type 1 x F type female 75Ω for Input, 1 x F type female 75Ω for loop through output
Input Frequency 48~860MHz
Input Level 45~ 75dBuV
Symbol Rate 1~7MBaud (ITU J.83 Annex A)
Constellation 16/32/64/128/256QAM
Bandwidth 6MHz/7MHz/8MHz
Input Return Loss 7dB (typ.)
DVB-T Tuner Input
Connector Type 1 x F type female 75Ω for Input, 1 x F type female 75Ω for loop through output
Input Frequency 104~862MHz (VHF/UHF)
Input Level -20 ~ -70dBm (Quasi Error Free, QEF)
Constellation DVB-T: QPSK/16-QAM/64-QAM
Bandwidth 6MHz/7MHz/8MHz
FFT Mode DVB-T: 2K/8K
Guard Interval DVB-T: 1/4, 1/8, 1/16, 1/32
FEC Code Rate DVB-T: 1/2, 2/3, 3/4, 5/6, 7/8
Input Return Loss 7dB (typ.)
TS Processing
Descrambler DVB Common Scrambling Algorithm (CSA)
BISS Mode BISS-1, BISS-E
Common Interface Dual PCMCIA slots, compatible with major CA CAMs in the market
ASI Output
Connector type 2 x BNC Female, 75Ω
Standard DVB-ASI, EN50083-9
TS over IP Output
Connector Type 1 × RJ-45, 10/100M for TS/IP, share with management port
Useful Bit Rate ≤25Mb/s
Protocol UDP / RTP, Multicast
HDMI Output (for 3100P-50xx)
Standard HDMI 1x HDMI 1.3 interface (no 1080p)
Video Resolution 1080i x 30, 1080i x 29.97, 1080i x 25, 720p x 60, 720p x 59.94,
720p x 50, 480p x 60, 576p x 50, 576i x 25, 480i x 29.97
Audio Embedded one digital audio pass through
Digital Video Processing
Video Standard MPEG-2(MP@ ML for SD, MP@HL for HD)
MPEG 4/H.264 AVC Part 10 (MP@L3 for SD, HP@L4.1 for HD)
Video PID Bit Rate < 80Mb/s
Digital Audio Processing
Number of Outputs 2x digital audio PIDs are decoded*
Sampling Rate 32, 44.1 and 48KHz
Audio Bit Rate 32, 64, 96, 128, 160, 192, 224, 256, 288, 320, 352, 384, 416 and 448 kb/s for MPEG-1 Layer I
32, 48, 56, 64, 80, 96, 112, 128, 160, 192, 224, 256, 320 and 384 kb/s for MPEG-1 Layer II
Analog Video Output
YPbPr Connector 1 set of RCA, 75Ω
CVBS Connector 1 × BNC 75Ω, 1 x RCA 75Ω
Video Standard NTSC, PAL, and SECAM
720p x 50, 480p x 60, 576p x 50, 576i x 25, 480i x 29.97
Signal Level I.0 Vp-p±5%
Frequency Response <±I dB, at 5.5 MHz for PAL/SECAM, 4.2MHz for NTSC and 15MHz for HD YPbPr
Chroma-Luma Delay <±30 ns
Field Time Distortion <2%
Line Time Distortion < 1%
Short Time Distortion <2%
Differential Gain <3%
Differential Phase <2°
Signal to Noise Ratio >55 dB (luminance weighted)
Analog Audio Output
Connector type 1x XLR Male Socket, 2 pairs of RCA audio
Output Impedance 600Ω (balanced)
Output mode Left, Right, Dual Mono, Stereo
Number of Outputs 2 pairs of stereo audio outputs (2 Audio PIDs are decoded).
Baseband Data Output
Subtitle DVB/EBU
VBI Teletext, WSS, VFD, VPS
Closed Caption EIA 608, EIA 708, EIA 608-to-708
Control & Monitoring
Connector Type 1×RJ-45, 10/100M, for equipment IP Control
Remote Control SNMP, HTTP Web, Proprietary HDMS Network System Management Software
Local Control LCD display and 6-key keypad
Serial Port 1×RS-232 9-pin D-sub, for debug use only
Equipment Upgrade FTP loader or USB
Physical
Dimension 44mm×483mm×255mm
Weight 2.4Kg Net, 4.4Kg Gross
Power Supply AC 90V～260V, 50/60Hz
Power Consumption 24W
Operating temperature 0 ~ +45℃
Storage temperature -10~+50℃
Operating Humidity 20~90%, non-condensed
Signal Level I.0 Vp-p±5%
Frequency Response <±I dB, at 5.5 MHz for PAL/SECAM, 4.2MHz for NTSC and 15MHz for HD YPbPr
Chroma-Luma Delay <±30 ns
Field Time Distortion <2%
Line Time Distortion < 1%
Short Time Distortion <2%
Differential Gain <3%
Differential Phase <2°
Signal to Noise Ratio >55 dB (luminance weighted)
Analog Audio Output
Connector type 1x XLR Male Socket, 2 pairs of RCA audio
Output Impedance 600Ω (balanced)
Output mode Left, Right, Dual Mono, Stereo
Number of Outputs 2 pairs of stereo audio outputs (2 Audio PIDs are decoded).
Baseband Data Output
Subtitle DVB/EBU
VBI Teletext, WSS, VFD, VPS
Closed Caption EIA 608, EIA 708, EIA 608-to-708
Control & Monitoring
Connector Type 1×RJ-45, 10/100M, for equipment IP Control
Remote Control SNMP, HTTP Web, Proprietary HDMS Network System Management Software
Local Control LCD display and 6-key keypad
Serial Port 1×RS-232 9-pin D-sub, for debug use only
Equipment Upgrade FTP loader or USB
Physical
Dimension 44mm×483mm×255mm
Weight 2.4Kg Net, 4.4Kg Gross
Power Supply AC 90V～260V, 50/60Hz
Power Consumption 24W
Operating temperature 0 ~ +45℃
Storage temperature -10~+50℃
Operating Humidity 20~90%, non-condensed
